CardControl PTF-C2
CardControl PTF-C2
1,950.00 บาทสี : คุม Module P10 P20
คุณสมบัติ
Voltage : 5 V
ควบคุม Module : P10, P20
ใช้พลังงาน : 2 วัตต์
PROGRAM CONTROLL : PowerLED
ขนาดควบคุมมากสุด : H 512 x w 32
*ทำความเข้าใจกันก่อน
การคำนวนขนาดเพื่อใช้ เริ่มจาก คำนวนการ์ด h:32pixel w:8 pixel/module
INTERFACE : RS-232 ระยะ 50 เมตร
บทนำ
CARD CONTROL PTF-C2 ใช้คู่กับ Module P10,P20 หลังจากการติดตั้ง Module กับการเรียบร้อย จะสามารถทำการทดสอบที่ปุ่ม test ที่ card control ได้ ทันทีโดยจะมีการแสดงผล แบบติดหมด และดับสลับกันไป เมื่อเชื่อมต่อสาย RS-232 เปิดโปรแกรม PowerLED โปรแกรมจะทำการค้นหาอัตโนมัติหากไม่มีอะไรผิดพลาด จะแสดงสถานะเชื่อมต่อที่โปรแกรมทันที ตรงนี้ขออธิบายในส่วนต่อไป
การใช้งานโปรแกรม เพื่อทำการสั่งให้การ์ดที่เราทำการต่อขึ้นมาใช้งานนั้นมีวิธี เป็นลำดับ คือ
- ต่อทุกอย่างถูกต้อง เสียบไฟ เสียบสายสัญญาณ เชื่อมต่อ
- เปิดโปรแกรม (โปรแกรมจะมีการค้นหา การ์ดอัตโนมัติ) ปรกติ 59600,1,n ค่า port rs-232
- กรณ๊ ใช้สายแปลง ให้ลงไดว์เวอร์สายแปลงก่อน ไปเช็คที่ device manager เพื่อกำหนด port
หลังจากการ ส่งข้อมลูไปให้ที่ card control แล้วการ์ดจะทำการเล่น ซ้ำจาก โปรแกรม ที่1-สุดท้าย แล้ววนกลับมาเล่นใหม่
ทิปและเทฺคนิค
ระหว่างทำการเปิดเครื่องครั้งแรก ให้ทำการเช็คให้เรียบร้อย ว่า ขั้วถูกไหม ข้อต่อ ทุกเส้นสนิทกันดีไหม หากมั่นใจ ต่อไฟเข้า เปิดการ์ดจะแสดงผลขนาดออกมาที่หน้าจอ Module ทันที เช่น 96x16 รุ่น card จะแสดงผลเป็นจังหวะ แต่หากไม่เป็นแบบที่แจ้งให้ย้อนกลับไปเช็ค สายแพร่ 16 ขา เช็คสายไฟ
การ์ดรุ่นนี้จะพิเศษ นิด..สามารถเพิ่ม(ขยายช่องสัญญาณได้ ถึง 2.56 x 10.24 m. เลยที่เดียวและยังสามารถควบคุม การ์ดแบบ full colour ได้อีกต่างหาก Module ph6SMD ) แต่ต้องใช้ตัวแปลงนิดหน่อย...

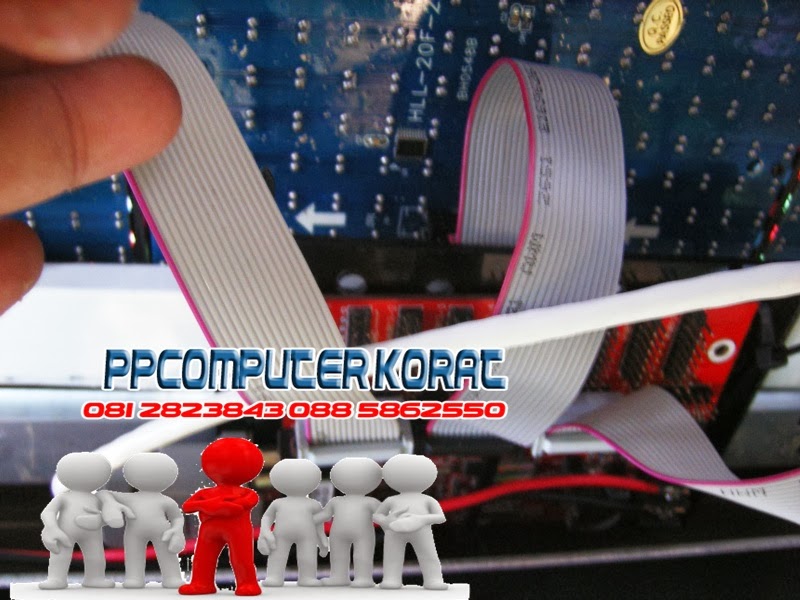

ผลงานติดตั้ง ใช้ p20 h112xw24 pixel หรือ 2.24x60 ซม.
